相對于相控陣透鏡天線的兩大優勢是：一是透鏡天線的旁瓣和后瓣小，其方向圖比較好；二是透鏡天線對制造透鏡的精度要求不高，因而制造比較簡單方便。
透鏡天線，一種能夠通過電磁波，將點源或線源的球面波或柱面波轉換為平面波從而獲得筆形、扇形或其他形狀波束的天線。通過合適設計透鏡表面形狀和折射率 n，調節電磁波的相速以獲得輻射口徑上的平面波前。
透鏡天線吸收了許多光信息工程技術，從而在通信和軍事領域得到更加廣泛的應用，也引起了更多業內人士的關注。按照幾何光學理論，處于透鏡焦點處的點光源輻射出的球面波經過透鏡折射會聚，最終形成了平面波。
這就是透鏡天線設計的總的思想的。透鏡天線是由透鏡和電磁輻射器構成。電磁波具有波粒二象性，在其傳輸?shù)倪^程中，經過不平行的不同介質時，會發生折射現象。在輻射器前安裝透鏡，可使輻射能量集中，波束壓窄。
透鏡天線有介質減速透鏡天線和金屬加速透鏡天線兩種。
介質減速透鏡天線，用低損耗高頻介質制成，中間厚，四周薄。從輻射源發出的球面波經過介質透鏡時受到減速。
金屬加速透鏡天線，金屬加速透鏡天線由許多塊長度不同的金屬板平行放置而成。金屬板垂直于地面，愈靠近中間的金屬板愈短。電波在平行金屬板中傳播時受到加速。
原理
雷達是一種發射電磁波，藉由解算回波之種種數據來達到探測目的的一種裝置。隨著年代的演進而增加新的功能，但都不脫離兩個基本步驟：發射雷達波以及解算回波。
電磁波的發射，是利用正負電荷之往返震湯而發出的，在雷達上是在天線上產生正負電荷并使之震湯。發出電磁波之強度分布，為一＂橫躺＂在x軸上的＂8＂字繞y軸轉動後所產生的立體形狀，類似紅血球一般，天線指向y軸而以橫躺的8字中心為中心。設由原點向任一方向畫直線與此＂紅血球形＂交於p點，則原點到p點的長度代表該方向電磁波強度。也就是說在垂直於y軸之平面上電磁波最強，隨著與此平面之夾角增加電磁波隨之減弱，在天線方向上則沒有電磁波。以上所提對相控陣雷達原理之理解并不是那么重要，不過將有助於我們觀察雷達天線的陣列情形。
當然，單一天線發射的雷達波依然是以球面擴散的，強度與距離平方成反比，所以當然不可能只用一個天線就能做成雷達啦，一定要有其他方法的，除了增強功率外，就是讓雷達波盡量平行發射啦。為了達到此目的，目前主要有拋物面雷達以及平面陣列雷達，兩者都是機械掃描雷達，但後者之原理與相控陣雷達有些相近。
拋物面雷達在拋物面焦點處安裝發射天線，經拋物面反射成近乎平行波束，目前直升機雷達以及陸基防空雷達、機場雷達等多使用這種雷達。這種雷達現在漸漸被取代，因為拋物面相當難做，一般都是用球面或橢球面來近似，不論如何進似，終究不是真正拋物面，因此就容易出現誤差。此外，這種雷達只由一個天線作收發工作，因而對單一天線性能要求就相當高，而天線故障整個雷達也就掛了。
這種雷達不是沒有好處的，他能接收單一天線感測不到的強度的回波：天線有其能感測的最低電磁波強度(單位面積的功率)，若強度小於這個值，就無法感測或被當雜波濾除。拋物面天線可將回波反射回位於焦點的天線，故此時天線接收到的強度就是拋物面接收到之雷達波強度之加成。
平面陣列雷達則是在一個平面上布上許多天線，藉由波的干涉原理來制造近平行波束，基本發射原理與相控陣雷達相近故留待稍後解釋之。西方標準的第三代戰機以及俄國第四代戰機(除了MiG-31)多用這種雷達，自行研發的殲雷十也是平面陣列雷達。
此類雷達還仰賴＂合成孔徑＂技術，雷達的性能除了探測距離、資料更新率等等外，還有個很重要的，解析度。解析度不高的雷達無法精確知道敵人的位置，只能知道敵人來襲卻無法反制，因此要提高解析度，雷達的解析度與波束發散角(最外側行進方向與中央線的夾角)有關，發散角越小解析度越高，而要降低發散角，就要加大天線。再某些時候這是不好做的，因而有人想到能否利用相間的小天線(天線陣列)來達成相同效果，實驗證明是可行的，藉由對陣列上每個天線接收到的數據的合成處理，可以達到涵蓋這些陣列的拋物面雷達的解析度。也就是說，當兩天線相距d距離時，其解析度同等於以d為直徑的拋物面雷達，不過接收功率僅為2個天線之接收功率和。也因為沒有拋物面將回波＂加成＂，因此對於強度小於單一天線能感測強度之最小值之回波，此種雷達是無法感應的。
不論是拋物面或平面陣列式雷達，皆屬於機械掃描雷達，靠機械轉動天線面來改變波束方向，因此其資料更新率與機械轉動周期有關，這受到機械結構等問題影響而不會太快，一般更新周期以秒計。
拋物面雷達於平面陣列雷達之比較
口徑相同時，兩者的解析度相同，不過拋物面雷達接收到的功率是整個面接收到的能量的加成，故能接收強度較小的回波。而平面陣列雷達接收到的功率是每個天線的加成，其平面不可能全部都是天線，因此總功率低於拋物面雷達，且無法接收強度低於天線感測下限的回波。因為制造工藝的因素，加上相同的解析度，因此戰機上拋物面雷達漸漸被取代。就好像如果可能的話，所有的天文學家都會希望有一個直徑跟地球一樣大的望遠鏡，但那是不可能的，因此只能藉由整合分開的小望遠鏡來達到要求的解析度。
關於雷達天線的指向
從觀察雷達天線的方向(就是電偶極/electric dipole的方向)，可以大概知道雷達的功能。仔細觀察時，會發現目前飛機上的平面陣列雷達，其天線都是水平放置的，而像俄羅斯X-35/Kh-35＂天王星＂反艦導彈上的平面陣列雷達之天線，就是垂直放置的。詳細情形我目前也不太清楚，我猜想這是因為這些飛機雷達需要兼顧對地性能(平面陣列雷達出現後的飛機一般都已具備對地能力)，而掠海飛行的反艦飛彈不需要下視，只要要求視野寬廣即可。
前面提到電磁波的發射，以及電偶極方向與電磁波強度之關系。從那里我們可以看出水平放置以及垂直放置的天線發出電波的能量分布，并從中得到放置方式與功能的關系。在前者，電磁波在俯仰方向上是最強的，往兩側漸漸減弱；在後者，水平方向是最強的，而往上下兩側漸漸減弱。所以說當天線水平放置時，可以在俯仰方向維持高強度雷達波。故推測可能是為了兼顧對地處理能力而做這種布置。
相控陣雷達之波束產生原理與平面陣列雷達其實是相同的，但多了相位控制功能因而可不必借助機械而改變波束方向。在解釋此原理前先幾個波的專有名詞：波前、相位。波前定義為與波行進方向垂直之曲線或曲面，例如平行波波前即為垂直於波束之平面，球狀發射波之波前為球面波等，換言之可以用波前的擴散來想像波的行進。相位就是相角，與位置、波長、周期、時間等有關，相位差就是相位的差異。如果撇開數學，純粹定性的話，在雷達天線面上，各天線同時發射電磁波，則各電磁波就是同相，如果各天線發射電磁波有先後次序，則各天線發射之電磁波有相位差。這么解釋較容易體會吧！現在來考慮同相的情況，我們在x軸上等間格安置一模一樣的點波原，點波原在平面上傳波方式為圓形平面，現在只要考慮x軸以上，因為他與x軸以下情況是一樣的。今假設過了一段時間，各波原產生的波行進的距離是一樣的，因此可以各波原為圓心取相同半徑畫半圓，如此可得到各波波前交織在一起的圖像，如果繼續畫下去，不論里面交得多亂，最前端的形狀幾乎是一樣的，即許多圓弧交線的最前端，事實上這就是其巨觀之波前?，F(xiàn)在，我們在每兩點中間再加一個點波原，趙相同方法作圖，會發現最前端曲線，也就是合成波前，更加平滑，所以說，當點波原距離越近，合成波前就越接近與這些點波原連線平行之曲線(在此為直線)，這就是＂海更士原理＂，只不過海更士是倒過來說的：＂波前可視為無線多個點撥圓的連線。＂經由實驗可以知道這是成立的。對了，有沒有注意到，這就是平面陣列雷達產生近平行波束的原理！
接著，討論有相位差的情況了，這就是相控陣雷達控制波束的原理了。同樣的，我們在x軸上等間格安置一模一樣的點波原，為了方便說明，由左到又依次編號1，2，3....，并假設由1開始每格一個周期T的時間間隔下一個點波原才開始發射(時間間格可以自己挑，不過選擇一個周期最好畫)。好，開始畫圖吧：t=0時，1號開始發射。t=T時，2號開始發射，因為經過了一個周期，所以1也開始發射下一個波。t=2T時，以1號為圓心有兩個半圓，以二號為圓心有一個半圓，同時1,2,3同時發射下一個波。照這樣畫下去，就會發現跟先前同相時的例子一樣的圓弧交線，而且是朝著右上方傳遞的，當波原很接近時，該曲線就接近直線了。波就是這樣往右偏折的。同樣的道理，可以知道波如何往左、往上、往下偏。這就是電子掃描雷達的原理。當然要提升其效能就有其他復雜的工程問題了，如天線的密集度、處理資訊的能力等等。
因此相控陣雷達可選擇雷達面上相鄰的數個天線來當一個雷達用，或選用多個區塊構成多組雷達來偵查同一目標以增加解析度，有的書籍上說相控陣雷達的每一個天線都相當於一個雷達，這會造成相當大的誤解：如果每個都是雷達，何必選用一組去照射目標？每個天線固定在那里，要怎么去轉向？了解其原理，就能避開誤解了。由於是使用電子控制相位差掃描而不用機械，再加上可針對性的掃描，因此資料更新率以微秒計，遠優於機械式雷達。此外由於相控陣雷達可制造窄波束，因此也具有電戰功能，當然波束能多窄式取決於其他技術的，像美國APG-77雷達就可發射發散角僅2度(最外側波行進方向與中央線之夾角)的窄波束。具有更好的反探測及電戰能力
看看這里，就知道了。
相對于相控陣透鏡天線的兩大優勢是：透鏡天線的旁瓣和后瓣小，其方向圖比較好以及透鏡天線對制造透鏡的精度要求不高，因而制造比較簡單方便。
透鏡的基本原理：在各種形狀的電磁輻射器前加裝介質透鏡，可將電磁輻射能會聚成窄波束。透鏡就是能將電磁波通過時折射率不等于1的“鏡片”電磁輻射源釋放的電磁球面波路經過“鏡片”作用后可以轉變成平面波，以得到錐形或圓柱形波束。透鏡的折射系數也往往是變化的，可以是位置的函數。透鏡的結構影響著其口面場分布。
在制作透鏡前，可根據使用需求提前確定透鏡的折射系數和形狀，當選取折射系數大于1的材料介質制成，那么這個透鏡就是會聚的，通常稱為減速透鏡；透鏡材料的折射系數小于1時，透鏡的作用是發散的、加速的，通常稱為加速透鏡。當透鏡正反兩面都是折射面時，則稱為雙面透鏡，當只有照射面是折射面時，則稱為單面透鏡。

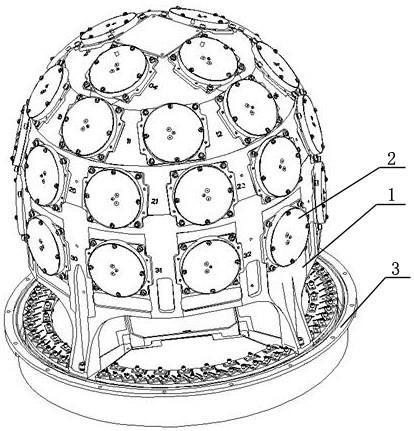

龍伯透鏡天線：
透鏡天線中的透鏡是一組光學器件，具體是利用透鏡的折射率特性，將改變天線的增益（光學術語也可以是聚焦方向），應用于微波頻段中的透鏡天線，主要利用透鏡來修正饋源天線發出的球面波或柱面波，最終以平面波的形式實現電磁波能量的聚焦。
其中透鏡天線中的透鏡主要由均勻透鏡和非均勻透鏡兩組組成，而龍伯透鏡屬于非均勻介質的透鏡，不斷改變電磁波束的傳播方向，以此來來實現天線的增益。
鏡天線中的一種重要形式，理想的龍伯透鏡的相對介電常數從球心為2到表面為1連續變化，具有獨特的完美光學聚焦性能，它的研究歷史可追溯到20世紀40年代RKLueburg最先基于幾何光學理論提出龍伯透鏡。
